基于OM3/OM4的光纖通道連接方案

  ICCSZ訊 在企業數據中心，目前主要采用OM3/OM4多模光纖作為光纖通道FC傳輸媒介來連接服務器和存儲設備。高性能的服務器和存儲技術不斷驅動FC通道速率的增長，同時也需要FC通道具有更高的可靠性和更低的成本。本文將著重討論服務器和存儲設備間高速率的OM3/OM4多模光纖連接。

  FC光纖通道—支持高速率

  由于光纖通道FC具有高速率、低抖動、和高可靠性等特點，因此成為服務器和存儲設備連接的首選。隨著服務器和存儲技術的不斷發展，光纖通道FC的速率也在不斷提高。

  由FCIA發布的光纖通道的速率圖詳細描述了過去、現在和未來的光纖通道。今天，企業數據中心部署的多核處理器服務器,從4到12核處理器不等，每個處理器通常有2 GHz的處理能力，以12核計算的話，處理器能力為24GHz。此外,服務器現在一般采用PCIe3(8G/線)和PCIe4(16G/線)總線接口，已逐步解決由于處理器數量的增加而造成的總線接口瓶頸。服務器計算能力的提高需要更高的以太網數據速率，以及更高的光纖通道速率。未來服務器的帶寬趨勢將會是以太網50/100Gbps (NIC)和64 Gbps光纖通道(HBA)互連。

  相比傳統的硬盤驅動器(HDD), 全閃存陣列(AFAs)具有高數據密度、高耐用性、較低的能源消耗和節省機架空間，顯著提高了存儲性能。依據Brocade演示，其使用32G光纖通道接入8G的閃存，比使用8G光纖通道的響應時間減少71%。

  數據中心多模光纖連接距離

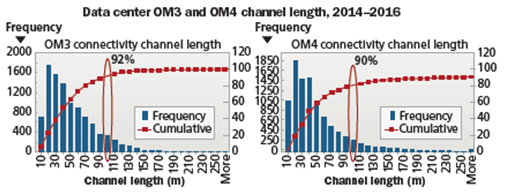

  基于以太網和光纖通道傳輸標準,技術發展以及商業可行性，康寧建立了數據中心多模和單模光纖連接通道長度的模型。數據表明,隨著以太網速率從10G增加到40G和100G,及光纖通道速率從8G到16G和32G,數據中心用戶部署OM3/OM4多模光纖，90%以上的距離都是100米內。換句話說,對于絕大多數的數據中心用戶,100米的通道距離足以滿足他們的需求。

  FC光纖通道—主要采用OM3 / OM4多模媒介

  光纖通道FC是點到點的連接，OM3/ OM4多模光纖作為短距傳輸的主要媒介，傳輸距離可達150米?，F在16 GFC 和 32 GFC通道主要用OM3/ OM4多模光纖來部署。另外OM3/ OM4多模光纖使用VCSELs激光器，所以也更經濟。

  迄今為止,在存儲區域網(SAN)的連接中，光纖通道FC使用小體積可插拔(SFP +)收發器與雙工LC 接口。預端接MTP纜通常作為主干部署在服務器機柜與存儲設備機柜間的橋架或高架地板下，在設備機柜內采用MTP/LC模塊或扇出跳線，轉換為LC接頭連接設備。當然采用MTP/LC扇出跳線能更有效的減小線纜的根數，降低安裝和維護難度。同時，MTP/LC扇出跳線提供階梯型LC腿長，可以更好的滿足線卡端口的空間。

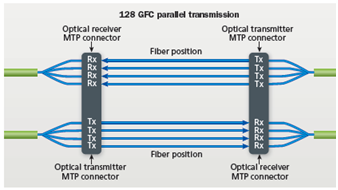

  光纖通道FC-PI6標準中包含了128 GFC協議，采用QSFP收發器及 8或12芯 MTP接口。128 GFC采用并行傳輸技術，并行傳輸不同于傳統的雙芯串行方式，其每芯光纖傳輸32GFC，即：4芯承載發送信號(4 x 32 GFC) 和4芯承載接收信號(4 x 32 GFC)。128 GFC也是第一次被定義為并行傳輸的光纖通道傳輸技術。未來FC-PI7 還將推動256 GFC并行傳輸方式。

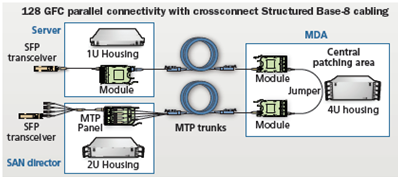

  最初，128 GFC期望部署在交換機內部鏈路(ISL)，并用MTP連接整個鏈接。與傳統光纖通道用雙工串行連接相比，并行傳輸將使用8芯 MTP連接器和適配器面板來代替MTP 轉 LC互聯。

  光纖傳輸通道FC需要更高的速度以提升服務器與存儲設備的響應速度，目前FC通道的距離大多在100米內，所以OM3/OM4多模光纖連接則是性價比較高的明智之選。

  作者：DOUG COLEMAN 康寧公司
